一、贴片电容的基本原理
贴片电容，和电感、电阻一起，是电子学三大基本无源器件；电容的功能就是以电场能的形式储存电能量。
电容储存的电荷量Q与电压U和自身属性(也就是电容值C)有关，也就是Q=U*C。

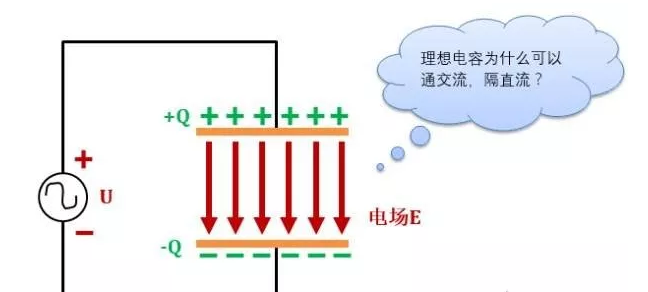

电压可以在电容内部形成一个电场，而交流电压就会产生交变电场。
即电流或变化的电场都可以产生磁场，麦克斯韦将ε(∂E/∂t)定义为位移电流，是一个等效电流，代表着电场的变化
实际位移电流等于电流密度乘以面积：
1/ωC，频率很高时，电容容抗会很小，也就是通高频。
隔直流
直流电压不随时间变化，位移电流ε(∂E/∂t)为0，直流分量无法通过。
实际电容等效模型
实际电容的特性都是非理想的，有一些寄生效应；因此，需要用一个较为复杂的模型来表示实际电容，常用的等效模型如下：
由于介质都不是绝对绝缘的，都存在着一定的导电能力；因此，任何电容都存在着漏电流，以等效电阻Rleak表示；
电容器的导线、电极具有一定的电阻率，电介质存在一定的介电损耗；这些损耗统一以等效串联电阻ESR表示；
电容器的导线存在着一定的电感，在高频时影响较大，以等效串联电感ESL表示；
另外，任何介质都存在着一定电滞现象，就是电容在快速放电后，突然断开电压，电容会恢复部分电荷量，以一个串联RC电路表示。
大多数时候，主要关注电容的ESR和ESL。
品质因数(Quality Factor)
和电感一样，可以定义电容的品质因数，也就是Q值，也就是电容的储存功率与损耗功率的比：
Qc=(1/ωC)/ESR
Q值对高频电容是比较重要的参数。
自谐振频率(Self-Resonance Frequency)
由于ESL的存在，与C一起构成了一个谐振电路，其谐振频率便是电容的自谐振频率。在自谐振频率前，电容的阻抗随着频率增加而变小；在自谐振频率后，电容的阻抗随着频率增加而变小，就呈现感性；如下图所示：
二、贴片电容的工艺与结构
根据电容公式，电容量的大小除了与电容的尺寸有关，与电介质的介电常数(Permittivity)有关。电介质的性能影响着电容的性能，不同的介质适用于不同的制造工艺。
常用介质的性能对比，可以参考AVX的一篇技术文档。
三、电容的应用与选型
器件选型，其实就是从器件的规格书上提取相关的信息，判断是否满足产品的设计和应用的要求。
3.1 概述
电容作为一个储能元件，可以储存能量。外部电源断开后，电容也可能带电。因此，安全提示十分必要。有些电子设备内部会贴个高压危险，小时候拆过家里的黑白电视机，拆开后看到显像管上贴了个高压危险，那时就有个疑问，没插电源也会有高压吗？工作后，拆过几个电源适配器，被电的回味无穷……
储存能量就可以当电源，例如超级电容；
存储数据，应用非常广。动态易失性存储器(DRAM)就是利用集成的电容阵列存储数据，电容充满电就是1，放完电就是0。各种手机、电脑、服务器中内存的使用量非常大，因此，内存行业都可以作为信息产业的风向标了。
此外，电容还可以用作：
定时：电容充放电需要时间，可以用做定时器；还可以做延时电路，最常见的就是上电延时复位；一些定时芯片如NE556，可以产生三角波。
谐振源：与电感一起组成LC谐振电路，产生固定频率的信号。
利用电容通高频、阻低频、隔直流的特性，电容还可以用作：
电源去耦
电源去耦应该是电容最广泛的应用，各种CPU、SOC、ASIC的周围、背面放置了大量的电容，目的就是保持供电电压的稳定。
首先，在DCDC电路中，需要选择合适的输入电容和输出电容来降低电压纹波。需要计算出相关参数。
此外，像IC工作时，不同时刻需要的工作电流是不一样的，因此，也需要大量的去耦电容，来保证工作电压得稳定。
耦合隔直
设计电路时，有些情况下，只希望传递交流信号，不希望传递直流信号，这时候可以使用串联电容来耦合信号。
例如多级放大器，为了防止直流偏置相互影响，静态工作点计算复杂，通常级间使用电容耦合，这样每一级静态工作点可以独立分析。
例如PCIE、SATA这样的高速串行信号，通常也使用电容进行交流耦合。
旁路滤波
旁路，顾名思义就是将不需要的交流信号导入大地。滤波其实也是一个意思。在微波射频电路中，各种滤波器的设计都需要使用电容。此外，像EMC设计，对于接口处的LED灯，都会在信号线上加一颗滤波电容，这样可以提高ESD测试时的可靠性。
3.2 片状多层陶瓷电容
片状多层陶瓷电容应该是出货量最大的电容，制造商也比较多，像三大日系TDK、muRata、Taiyo Yuden，美系像KEMET、AVX(已经被日本京瓷收购了)
