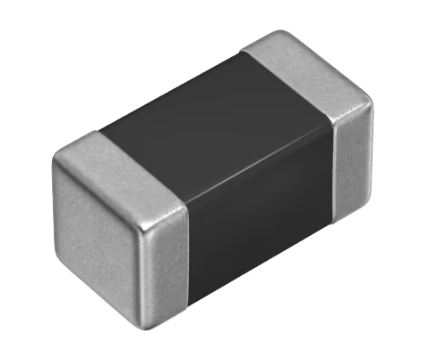

BLM15AG121SN1D 村田磁珠

BLM15AG121SN1D 村田磁珠

铁氧体磁珠 120 OHM 25%

BLM15AG121SN1D 村田磁珠

铁氧体磁珠 120 OHM 25%

制造商: Murata

产品种类: 铁氧体磁珠

RoHS:

系列: BLM15_SN

产品: Ferrite Chip Beads

端接类型: SMD/SMT

封装 / 箱体: 0402 (1005 metric)

阻抗: 120 Ohms

最大直流电流: 550 mA

容差: 25 %

最大直流电阻: 250 mOhms

最小工作温度: - 55 C

最大工作温度: + 125 C

长度: 1 mm

宽度: 0.5 mm

高度: 0.5 mm

封装: Reel

封装: Cut Tape

封装: MouseReel

商标: Murata Electronics

产品类型: Ferrite Beads

10000

子类别: Ferrites

测试频率: 100 MHz

类型: Chip Ferrite Bead Single Type

单位重量: 12 mg村田BLM15AG121SN1D贴片磁珠技术参数与应用说明

核心特性

高频噪声抑制

阻抗：120Ω@100MHz（典型值），针对射频干扰优化

材料：铁氧体基材，提供优异的高频衰减特性

紧凑型设计

封装：0402（1.0×0.5mm），兼容高密度PCB布局

直流电阻：190mΩ（max），降低功率损耗

电气可靠性

额定电流：550mA（持续工作）

工作温度：-55℃~+125℃（符合工业级标准）

典型应用场景

• 通信设备（5G模块/Wi-Fi射频电路）

• 计算机主板（DDR内存/GPU电源滤波）

• 便携式消费电子（智能手机/穿戴设备）

BLM片状铁氧体磁珠

可以有效抑制几MHz～几GHz的电感型EMI静噪滤波器。 作为广泛使用的静噪产品，在较为轻度的噪音抑制方面应用广泛。

电感型EMIFIL,在低频范围内产生微电感。但在高频波段，电感器的电阻成分量会产生原始阻抗。

若将其串联插入产生噪音的电路，电感器的阻抗会抑制噪声传导。
