打线电容

打线电容是一种专为高密度集成电路和光通信设备设计的超薄型陶瓷电容器，具有多层结构和高容量特性，适用于IC内部内藏及薄型模块的高密度实装。

‌打线电容的定义‌

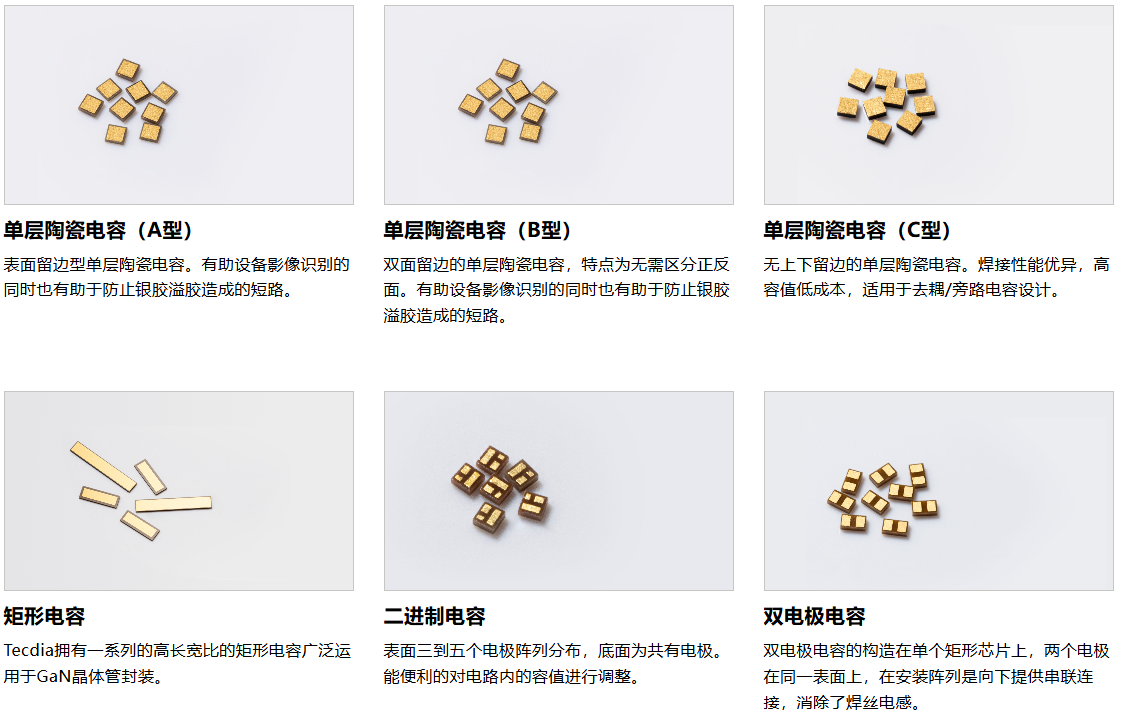

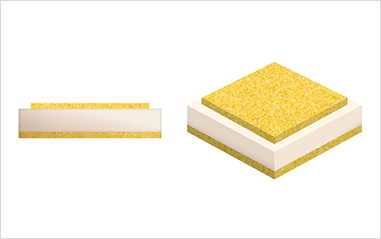

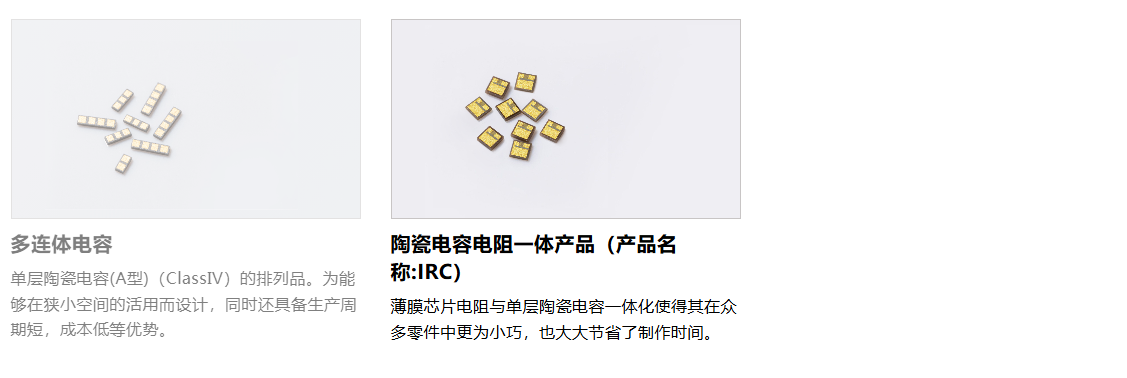

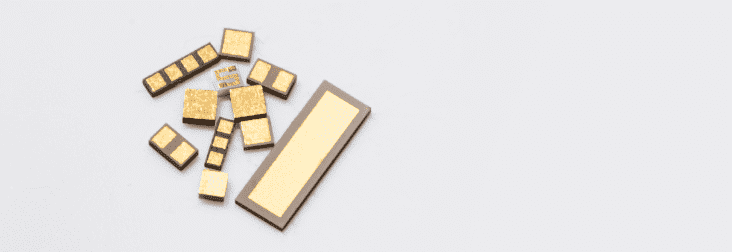

打线电容（Wire Bondable Capacitor）是一种特殊设计的陶瓷电容器，采用多层结构实现高容量化，电极通常镀金以优化焊接性能。其超薄、超小型的特点使其特别适合集成电路（IC）内部内藏和薄型模块的高密度实装需求。‌‌

‌典型技术参数‌

‌容量范围‌：从100pF至3,300pF不等，部分型号支持定制化容值。‌‌

‌额定电压‌：常见为25VDC和100VDC两类。‌‌

‌尺寸与厚度‌：厚度可低至0.12mm，尺寸涵盖Y系列（如Y0503、Y1006）和SL系列等超小型封装。‌‌

‌高频特性‌：低阻抗设计，支持56GBaud至112GBaud高速信号传输，部分硅电容技术可扩展至220GHz。‌‌

‌常见应用领域‌

‌光通信设备‌：用于TOSA/ROSA模块的直流去耦或信号线交流耦合。‌‌

‌IC电路与测量设备‌：如高频IC内部集成、医疗检测仪器等。‌‌

‌高速数据模块‌：支持400Gb/s以太网及共封装光学（CPO）设计
