什么是安规电容?

发布时间:2023-04-07

顾名思义,“安规”是安全规范的简称。安全规范对产品的装置与电子组件有明确的陈述及指导,以避免由于设计不良或使用不当而导致电击、能量(打火/拉弧/爆炸)、火灾、辐射、机械与热/高温危险、化学危险等事故和灾害,要求生产厂商尽可能给终端使用者提供具有安全、高品质的产品,保护使用者与操作者生命、财产安全。

安规电容,通俗意义讲就是安规电容就是经过国家安全规程认证,符合安全规范的电容。安规电容是指电容器失效后,不会导致电击,不危及人身安全的安全电容器。安规电容通常只用于抗干扰电路中的滤波作用。它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模干扰起滤波作用。出于安全考虑和EMC考虑,一般在电源入口建议加上安规电容。

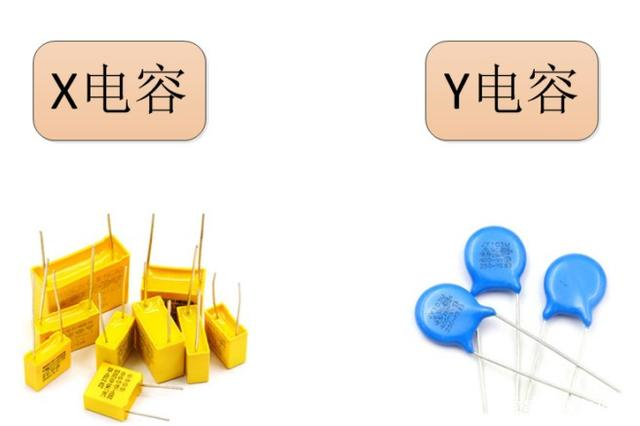

安规电容分为X型和Y型。交流电源输入分为3 个端子:火线L/零线N/地线G,(L=Line,N=Neutral, G=Ground)。跨于“L-N”之间,即“火线-零线”之间的是X 电容;跨于“L-G/N-G”之间,即“火线-地线 或 零线-地线”之间的是Y 电容。


X电容:由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。X电容同样也属于安全电容之一。根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

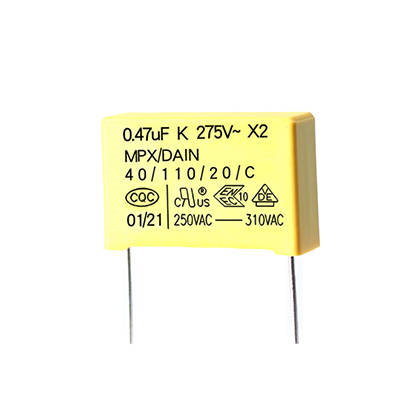

作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

通常,X电容多选用纹波电流比较大的聚脂薄膜类电容。这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。


Y电容:这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。因此,Y电容的总容量一般都不能超过4700PF(472)。

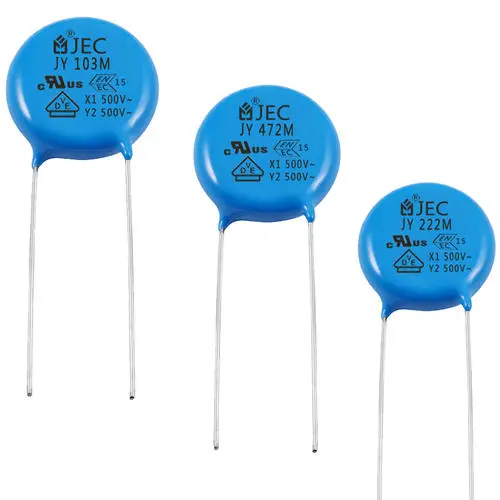

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义。特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证。Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。然而,其真正的直流耐压高达5000V以上。 必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
