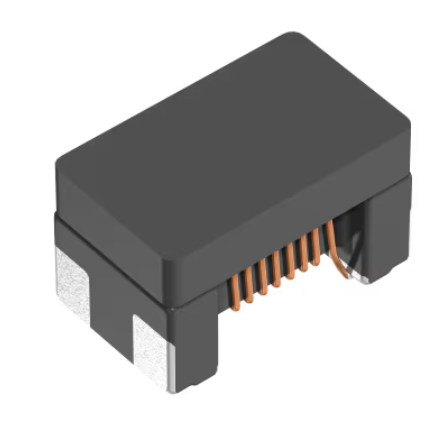

ACM2012H-900-2P-T03 TDK共模扼流圈/滤波器

ACM2012H-900-2P-T03 TDK共模扼流圈/滤波器

ACM2012H-900-2P-T03 TDK共模扼流圈/滤波器 2mm x 1.2mm x 1.2mm, -40 to +105 degC, 90O, 300mA

ACM2012H-900-2P-T03 TDK共模扼流圈/滤波器

ACM2012H-900-2P-T03 TDK共模扼流圈/滤波器 2mm x 1.2mm x 1.2mm, -40 to +105 degC, 90O, 300mA

制造商: TDK

产品种类: 共模扼流圈/滤波器

RoHS:

系列: ACM

安装风格: PCB Mount

端接类型: SMD/SMT

通道数量: 1 Channel

电感: 410 nH

阻抗: 90 Ohms

最大直流电流: 300 mA

最大直流电阻: 300 mOhms

最小工作温度: - 40 C

最大工作温度: + 105 C

封装 / 箱体: 0805 (2012 metric)

长度: 2 mm

宽度: 1.2 mm

高度: 1.2 mm

资格: AEC-Q200

封装: Reel

封装: Cut Tape

封装: MouseReel

产品: Common Mode Filters

类型: High Speed Differential Signal Line Filter

商标: TDK

产品类型: Common Mode Chokes

屏蔽: Unshielded

2000

子类别: Inductors, Chokes & Coils

测试频率: 100 MHz

零件号别名: ACM2012H-900-2P-T03 -

单位重量:10 mg

共模滤波器

超高速差动信号线用（HDMI、DVI、DisplayPort、USB3.0、LAN等)

 ACM-H系列

ACM2012H-T05型

特点

以用于DVI及HDMITM等超Gbps的高速差动信号接口为目的进行开发的宽频带共模滤波器

90品的差分模式的截止频率方面是5GHz，因此不会对告诉差动信号 造成不良影响。

90品的特性阻抗与多数差动接口设置的100匹配，控制了不必要的反射成分。

该功能可以抑制不必要的共模噪声，而不会对LAN传输信号产生不利影响。

工作温度范围: –40 to +85°C

用途

用于数字电视和电脑的数字视频信号接口HDMITM、DVI、Display port、Serial ATA等高速差动信号接口的EMI的对策。

在Multi-Gigabit Ethernet和10G Ethernet等的高速LAN接口，适合和脉冲变压器ALT4532系列的EMI对策
