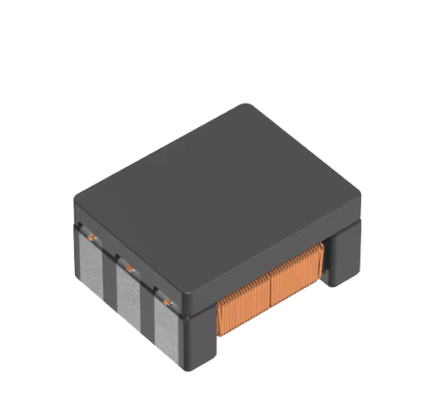

ACM2520-301-2P-T002 TDK共模滤波器

ACM2520-301-2P-T002 TDK共模滤波器

ACM2520-301-2P-T002 TDK共模扼流圈/滤波器 300ohms 0.35ohms 0.4A

ACM2520-301-2P-T002 TDK共模滤波器

ACM2520-301-2P-T002 TDK共模扼流圈/滤波器 300ohms 0.35ohms 0.4A

制造商: TDK

产品种类: 共模扼流圈/滤波器

RoHS:

系列: ACM

安装风格: PCB Mount

端接类型: SMD/SMT

通道数量: 2 Channel

电感: 660 nH

阻抗: 300 Ohms

最大直流电流: 400 mA

最大直流电阻: 350 mOhms

最小工作温度: - 40 C

最大工作温度: + 85 C

封装 / 箱体: 1008 (2520 metric)

长度: 2.5 mm

宽度: 2 mm

高度: 1.2 mm

封装: Reel

封装: Cut Tape

封装: MouseReel

产品: Common Mode Filters

类型: Signal Line

商标: TDK

产品类型: Common Mode Chokes

2000

子类别: Inductors, Chokes & Coils

测试频率: 100 MHz

零件号别名: ACM2520-301-2P-T002 -

单位重量:25 mg

ACM系列

ACM2520型

共模滤波器/扼流圈

高速差动信号线用、一般差分信号线用

特点

1、保持共模滤波器要求的特性，并实现了大幅小型化的卷线型片式共模滤波器。　

对于共模噪音的阻抗满足1000W [100MHz]，发挥了较大的噪音抑制效果。

2、由于差分模式阻抗被抑制在较低水平，因此对于高速信号几乎不会产生影响。

3、准备有2线型与3线型，可应对各种电路及噪音。

4、工作温度范围: –40 to +85°C

用途

1、用于应对可能对信号造成影响的高速差动信号线共模噪音。

2、电脑及周边设备的USB线。

3、电脑、 STB等的IEEE1394线、 ETHERNET线。

4、液晶屏幕的LVDS、 Panel Link线。

TDK优质现货商

以下型号现货供应：

ACM2520-102-2P-T002

ACM2520-301-2P-T002

ACM2520-601-2P-T002

ACM2520-801-3P-T002
